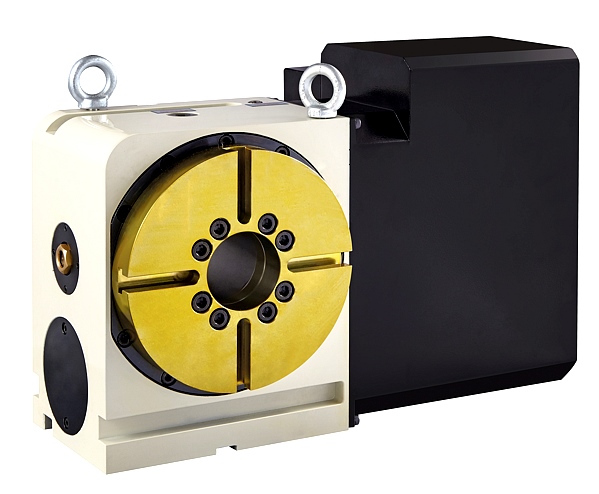

四轴转台NC-200
四轴转台NC-200
四轴转台NC-200

四轴转台通常也被称作CNC分度盘,它可以实现定位面以外的平面内的切削加工,或者与X、Y、Z三个坐标轴联动,从而加工出各种球、圆弧曲线等,适用于大型加工中心,卧式搪床等多种场景。

产品特点:零背隙;滚动传递无磨损;精度高效率好;有预压刚性高;

传动技术原理

Roller Driver传动应用的是弧面分度原理,是目前最精确的运动控制方式。工作件由一个输入轴(弧面分度鲲轮)及一个滚柱(输出轴)组成,输入轴上的辗轮槽表面与滚柱上的从动滚子元件外环表面呈线接触啮合,从而驱动转轮(即工作台)转动。从动滚子元件在旋转过程中利用内部滚柱轴承来传递扭矩。这样的工作原理保证了零间隙,优异的工作精度和工作效率并有效地避免了内部零件损耗,提供持久的高精度工作状态。

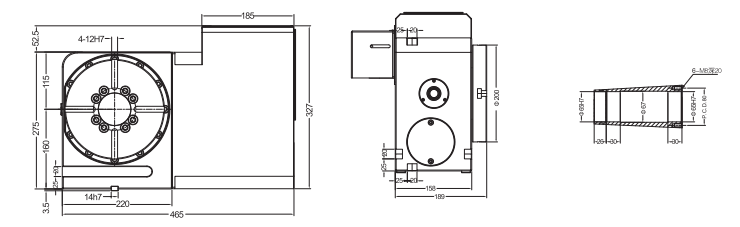

产品尺寸图

Snipaste_2022-02-21_11-50-28

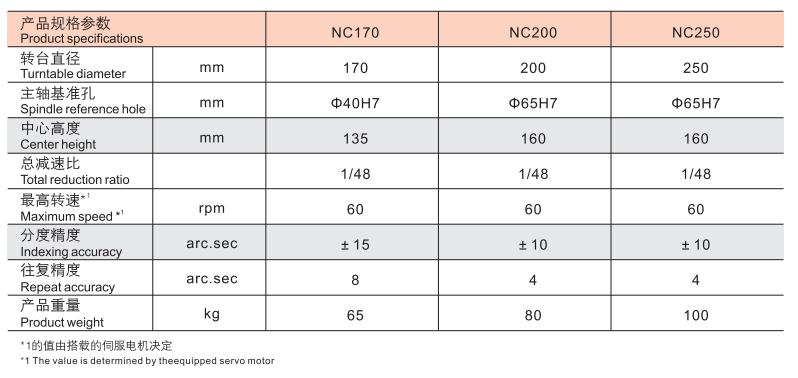

分度盘参数表

Snipaste_2022-02-21_11-35-05
