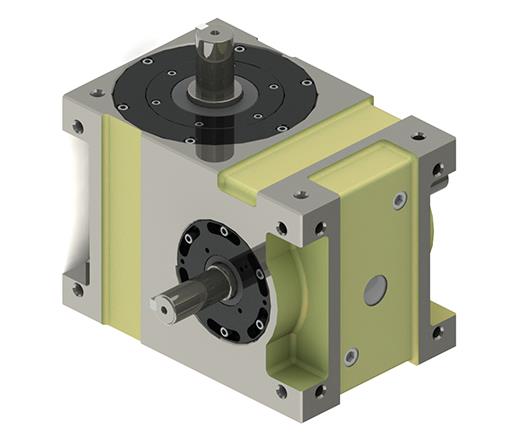

心轴型分割器-110DS分割器
心轴型分割器-110DS分割器
心轴型分割器-110DS分割器

生产加工110DS分割器的高士达实力怎么样?作为心轴型分割器厂家的高士达秉持着“品质第一、竞争创优、客户至上”的经营理念,公司自成立之初我们就联合台湾资深凸轮设计制造专家,引进美国专业凸轮设计制造系统,同时引进台湾专业凸轮生产设备并成功升级。

心轴型(25Ds,32Ds,45Ds,60Ds,70Ds,80Ds,110Ds,140Ds)

此系列机种为典型传统式心轴造型,其安装配件之加工安装配合齿轮、联轴器或联轴盘,需特别注重 孔径公差(+0.015/-0)、及链槽公差(+0.015/-0),其使用场合在输送带驱动、齿轮驱动、无间隙联 轴器结合驱动居多。

技术参数

项目符号单位数值
出力轴容许径向负荷C1kgf500
出力轴容许轴向负荷C2kgf550
出力轴容许力矩Tskgf-m参考力矩表
入力轴容许径向负荷C3kgf360
入力轴最大弯曲力矩C4kgf290
入力轴最大扭矩C5kgf-m32
入力轴的GD2(注1)C6kgf-m22.8x10-2
定位分割精度
sec±30
重量
kg51

注:入力轴的GD2的数值。

注:C1至C5数值是达到安全系数=2时的数值。
