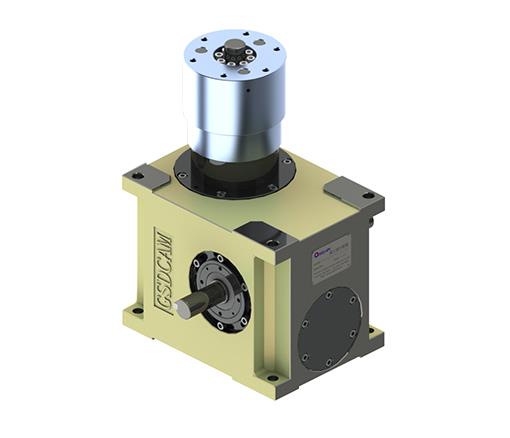

80DSU分割器
80DSU分割器
80DSU分割器

品牌供应商高士达生产的80DSU分割器为什么相较于同行更受欢迎,原因主要在于凸轮分割器选型厂家高士达有着严格的工艺流程:锻造、粗车、调质、精车、粗磨、铣削、淬火、喷砂等每一道工序都经过严格精选的检测 和属于自己的专业的技术团队:本公司联合台湾资深凸轮设计制造专家,引进美国专业凸轮设计制造系统,同时引进台湾专业凸轮生产设备并成功升级。

凸缘升降型(45DSU,60DSU,70DSU,80DSU,110DSU)

左右摇摆、上下夹取系统紧密及高精度、高速度之夹取输送,为你自动化系统提供了多种变化流程功能。SU系列为出力轴上下往复运动间歇旋转或左右摇摆运动之合成机构。

技术参数

项目符号单位数值
出力轴容许径向负荷C1kgf15
出力轴容许轴向负荷C2kgf18
出力轴容许力矩Tskgf-m参考力矩表
入力轴容许径向负荷C3kgf140
入力轴最大弯曲力矩C4kgf190
入力轴最大扭矩C5kgf-m9.5
入力轴的GD2(注1)C6kgf-m21.7x10-2
定位分割精度
sec±30
重量
kg33

注:入力轴的GD2是在停留范围内的数值。

注:C1至C5数值是达到安全系数=2时的数值。

80DSU分割器
