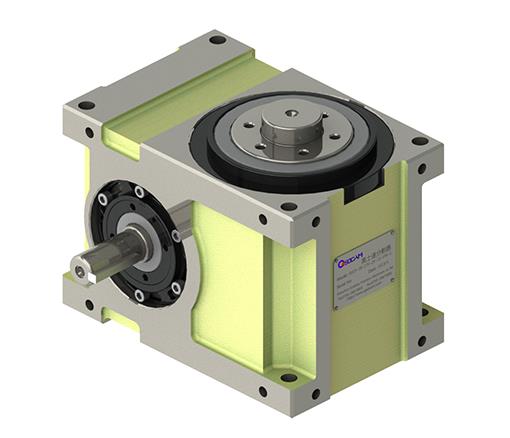

80DF分割器
80DF分割器
80DF分割器

作为凸缘型分割器品牌厂家的高士达,其生产的80DF分割器具备重负荷特性,可承受较大之垂直径向或轴向压力等特点,除此之外,深圳市高士达精密机械有限公司更是一家集研发,生产,服务为一体的凸轮分割器及精密机械凸轮的制造企业。

凸缘型(45DF,60DF,70DF,80DF,110DF,140DF,180DF,250DF)

此机种具有重负荷特性,可承受较大之垂直径向或轴向压力,为本公司专属设计工程师群,经历多年针对盘式结构需要设计而成,其输出轴为面盘式设计,有凸缘中心、盘面螺孔、定位、销孔,固定面宽大,可使平面度及稳固性,更具坚实平稳。最能适用于较大负荷之回转式圆盘驱动场合,此系列机种被广泛使用在各类盘式加工机械,及类似机构之产业机械,自动化间歇驱动部,驱动圆盘。

技术参数

项目符号单位数值
出力轴容许径向负荷C1kgf330
出力轴容许轴向负荷C2kgf420
出力轴容许力矩Tskgf-m参考力矩表
入力轴容许径向负荷C3kgf350
入力轴最大弯曲力矩C4kgf260
入力轴最大扭矩C5kgf-m25
入力轴的GD2(注1)C6kgf-m29x10-3
定位分割精度
sec±30
重量
kg31.5

注:入力轴的GD2是在停留范围内的数值。

注:C1至C5数值是达到安全系数=2时的数值。
