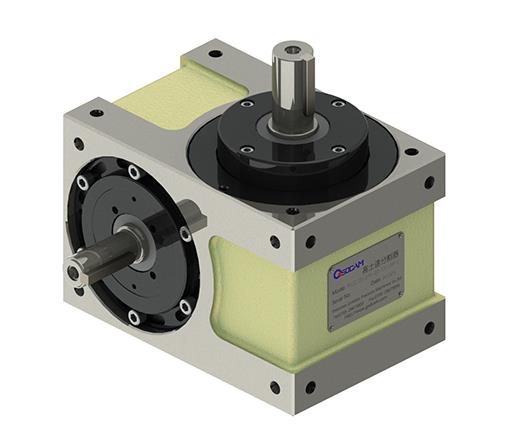

70DS分割器
70DS分割器
70DS分割器

高士达作为专业的心轴型分割器供应商,大力推广先进的加工工艺和技术,并且已经取得令人瞩目的成果,公司以服务机械工业发展为使命,在自我完善中跟随客户共同进取,努力为全社会机械工业发展作出积极的贡献。最后公司生产的的70DS分割器产品在同行业中较为畅销,受欢迎!

心轴型(25Ds,32Ds,45Ds,60Ds,70Ds,80Ds,110Ds,140Ds)

此系列机种为典型传统式心轴造型,其安装配件之加工安装配合齿轮、联轴器或联轴盘,需特别注重 孔径公差(+0.015/-0)、及链槽公差(+0.015/-0),其使用场合在输送带驱动、齿轮驱动、无间隙联 轴器结合驱动居多。

技术参数

项目符号单位数值
出力轴容许径向负荷C1kgf220
出力轴容许轴向负荷C2kgf220
出力轴容许力矩Tskgf-m参考力矩表
入力轴容许径向负荷C3kgf150
入力轴最大弯曲力矩C4kgf110
入力轴最大扭矩C5kgf-m9.5
入力轴的GD2(注1)C6kgf-m26x10-4
定位分割精度
sec±60
重量
kg16

注:入力轴的GD2的数值。

注:C1至C5数值是达到安全系数=2时的数值。

70DS分割器
