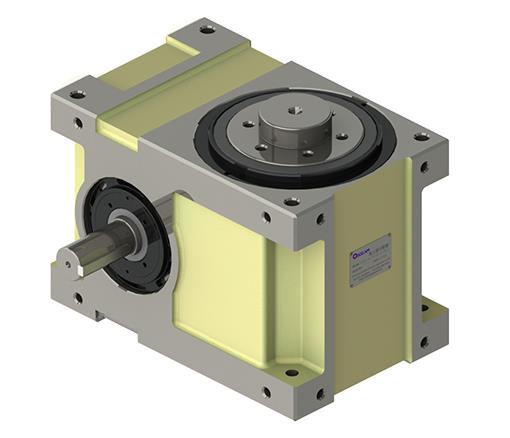

140DF分割器
140DF分割器
140DF分割器

生产型号140DF分割器的凸缘型分割器厂家高士达实力怎么样?高士达拥有着属于自己的专业的技术团队,联合台湾资深凸轮设计制造专家,引进美国专业凸轮设计制造系统,同时引进台湾专业凸轮生产设备并成功!公司在不断满足包装,制药,电光源,电源,电池等等机械设备制造的同时并积极开拓国内外市场,致力于高新技术产品的开发制造,同时与国内外同行和企业开展各种形式的技术交流与合作。

凸缘型(45DF,60DF,70DF,80DF,110DF,140DF,180DF,250DF)

此机种具有重负荷特性,可承受较大之垂直径向或轴向压力,为本公司专属设计工程师群,经历多年针对盘式结构需要设计而成,其输出轴为面盘式设计,有凸缘中心、盘面螺孔、定位、销孔,固定面宽大,可使平面度及稳固性,更具坚实平稳。最能适用于较大负荷之回转式圆盘驱动场合,此系列机种被广泛使用在各类盘式加工机械,及类似机构之产业机械,自动化间歇驱动部,驱动圆盘。

技术参数

项目符号单位数值
出力轴容许径向负荷C1kgf760
出力轴容许轴向负荷C2kgf1000
出力轴容许力矩Tskgf-m参考力矩表
入力轴容许径向负荷C3kgf550
入力轴最大弯曲力矩C4kgf710
入力轴最大扭矩C5kgf-m100
入力轴的GD2(注1)C6kgf-m20.11
定位分割精度
sec±30
重量
kg90

注:入力轴的GD2是在停留范围内的数值。

注:C1至C5数值是达到安全系数=2时的数值。
