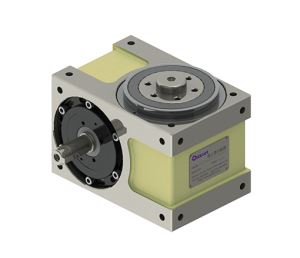

110DSU分割器
110DSU分割器
110DSU分割器

为什么选择凸轮分割器选型厂家高士达生产的110DSU分割器等型号产品,高士达免费提供技术咨询:可写性评估,初步方案规划;维护保养:一年保修,十年耐用;24小时故障响应:远程在线支持,快速到场抢修!其次深圳市高士达精密机械有限公司是一家集研发,生产,服务为一体的凸轮分割器及精密机械凸轮的制造企业。

心轴型(25Ds,32Ds,45Ds,60Ds370Ds80Ds,110Ds,140Ds)

此系列机种为典型传统式心轴造型,其安装配件之加工安装配合齿轮、联轴器或联轴盘,需特别注重 孔径公差(+0.015/-0)、及链槽公差(+0.015/-0),其使用场合在输送带驱动、齿轮驱动、无间隙联 轴器结合驱动居多。

技术参数

项目符号单位数值
出力轴容许径向负荷C1kgf25
出力轴容许轴向负荷C2kgf30
出力轴容许力矩Tskgf-m参考力矩表
入力轴容许径向负荷C3kgf220
入力轴最大弯曲力矩C4kgf310
入力轴最大扭矩C5kgf-m13
入力轴的GD2(注1)C6kgf-m22.7x10-2
定位分割精度
sec±30
重量
kg100

注:入力轴的GD2是在停留范围内的数值。

注:C1至C5数值是达到安全系数=2时的数值。
